Brandschutz

Brandschutztüren


Schüco ADS 80 FR 30

Die nach europäischen (EN 1364 / 1634) und deutschen Normen (DIN 4102) geprüfte Tür- und Wandkonstruktion für multifunktionale Anwendungen – erfüllt alle Anforderungen der Feuerwiderstandsklassen EI30 (T30 / F30) sowie EW30 (G30)


Schüco Tür ADS 80 FR 30 für 30 Minuten Feuerwiderstand

Die Serie basiert auf hochstandfesten 5-Kammer-Hohlprofilen mit einer Bautiefe von 80 mm, geeignet auch für großzügige lichte Durchgangsmaße. In Kombination mit optionalen Ausstattungskomponenten lassen sich maßgeschneiderte Multifunktionstüren für zusätzliche Anforderungen der Gebäudesicherheit und -automation realisieren, z. B. Einbruchhemmung bis RC 3, Antipanikfunktion, Absturzsicherheit, Zutrittskontrolle und Schallschutz. Raumhohe, großformatige Verglasungen sind ebenso möglich wie eine absturzsichere Festverglasung für den Innenbereichseinsatz.



Für besondere Anforderungen wie z. B. in Ausgangsbereichen von Kindertagesstätten bietet Schüco im Bereich Brand- und Rauchschutz Lösungen an, die die Auslösung der Fluchttürfunktion mit einem Türdrücker in 1.500 mm Einbauhöhe gewährleistet. Auch die Ausführung klemmfreier Türen ist realisierbar. Dazu ermöglicht der Einsatz von profilintegrierten Türschließern mit Freilauffunktion barrierefreie Durchgänge, die auch für kleinere Kinder oder ältere Menschen problemlos nutzbar sind.



Vorteile:

Design

  • Lichte Durchgangsmaße bis 1.400 mm x 2.988 mm und raumhohe Verglasungen bis 1.400 mm x 3.000 mm für ein Maximum an Transparenz
  •  Standard-, Winkelglasleisten und mittige Verglasung erweitern Designspektrum
  •  Verdeckt liegende Beschläge wie z. B. Türbänder, Türschließer, Mitnehmerklappe für elegante Optik
  •  Vertikale Silikonfugen: Kombination von Festverglasungen mit Eckausbildungen für Innen- und Außenecken bietet schmalste Ansichten

Automation

  •  Drehtürantriebe zugelassen
  •  Fluchttürsicherungen zur Absicherung von Abschlussbereichen
  • Zurtittskontrollsysteme in Verbindung mit Schüco Door Control System (DCS) möglich
  • Schüco EK Schlösser (elektrisch kuppelbar) für Zutrittskontrolle; auch mit Tageseinstellung
  •  Schüco Motorschlösser für Einfach- und Mehrfachverriegelungen bis RC 3: variable Sicherheit je nach Anforderung

Sicherheit

  • Fingerklemmschutz: z. B. für Drehtürantriebe oder Einsatz in Kindertagesstätten zur Absicherung der Nebenschließkanten
  • Einbruchhemmung RC 2 mit Riegelfallenschlössern bei 1- und 2-flügeligen Türen
  • Festverglasungen mit Absturzsicherheit, geprüft und zugelassen nach DIN EN 12600 und TRAV
  • Einheitliches, komplett geprüftes und zertifiziertes Beschlagsprogramm
  • Zugelassen für 1- und 2-flügelige Türen im Innen- und Außenbereich sowie für Festverglasungen

Schüco ADS 80 FR 60

Die nach europäischen (EN 1364 / 1634) und deutschen Normen (DIN 4102) geprüfte Tür- und Wandkonstruktion für multifunktionale Anwendungen – erfüllt alle Anforderungen der Feuerwiderstandsklassen EI60 (T60 / F60)


Schüco Tür ADS 80 FR 60 für 60 Minuten Feuerwiderstand

Die Serie basiert auf hochstandfesten 5-Kammer-Hohlprofilen mit einer Bautiefe von 80 mm, geeignet auch für großzügige lichte Durchgangsmaße. Die 60-minütige Feuerwiderstandszeit der hochfeuerhemmenden Konstruktion wird durch das Einbringen von Brandschutzisolatoren und den Einsatz von Brandschutzgläsern SchücoFlam 60 bzw. Pyrostop 60 erreicht. In Kombination mit optionalen Ausstattungskomponenten lassen sich maßgeschneiderte Multifunktionstüren für zusätzliche Anforderungen der Gebäudesicherheit und -automation realisieren, z. B. Einbruchhemmung bis RC 2, Antipanikfunktion, Zutrittskontrolle und Schallschutz bis 42 dB.



Weitgehende Beschlagsoptimierungen ermöglichen eine noch effizientere Fertigung. Der Einsatz von Paneelen im Tür- und Festverglasungsbereich rundet das breite Anwendungs- und Gestaltungsspektrum der Serie Schüco ADS 80 FR 60 ab.


Schüco FIRESTOP T90/F90

Die nach europäischen (EN 1364 / 1634) und deutschen Normen (DIN 4102) geprüfte Tür- und Wandkonstruktion für multifunktionale Anwendungen – erfüllt alle Anforderungen der Feuerwiderstandsklassen EI90 (T90 / F90)


Schüco FIRESTOP T90/F90 für 90 Minuten Feuerwiderstand

Die Schüco Serie für Brand- und Rauchschutz basiert auf hochstandfesten Mehrkammerprofilen mit einer Bautiefe von 105 mm, geeignet auch für großzügige lichte Durchgangsmaße. Die komplett zugelassenen Aluminium-Türen und -Wandelemente verhindern, dass sich ein Feuer in einem Zeitraum von 90 Minuten unkontrolliert ausbreiten kann. In Kombination mit optionalen Ausstattungskomponenten lassen sich maßgeschneiderte Multifunktionstüren für zusätzliche Anforderungen der Gebäudesicherheit und -automation realisieren, z. B. Antipanik, Zutrittskontrolle und Schallschutz (interne Prüfungen).



Vorteile:

Design

  • Lichte Durchgangsmaße bis 1.400 mm x 2.493 mm und Glasformate bis 1.500 mm x 2.500 mm für maximale Transparenz
  •  1- und 2-flügelig mit Seitenteil / Oberlicht nach innen / außenöffnend
  • Zulassung für Tür- und Verglasungslösungen in Innenwandsystemen bietet zusätzliche Gestaltungsoptionen

Automation

  • Drehtürantriebe zugelassen
  • Zutrittskontrollsysteme und Fluchttürsicherungen realisierbar

Sicherheit

  • 90 Minuten Feuer- und Rauchwiderstand im Gebäudeinneren
  • Schallschutz bis 44 dB (interne Prüfungen)



Brandschutzfenster


Schüco AWS 60/70 FR30

Die nach europäischen (EN 1364 / 1634) und deutschen Normen (DIN 4102) geprüfte Tür- und Wandkonstruktion für multifunktionale Anwendungen – erfüllt alle Anforderungen der Feuerwiderstandsklassen EI30 (T30 / F30)


Schüco Fenster AWS 60 FR 30 Brandschutz-Dreh-Fenster

Die neuen Brandschutz-Dreh-Fenstersysteme mit den Bautiefen 70 oder 60 mm verbinden hohe Funktionalität mit überzeugendem Design. Die Fenster der Feuerwiderstandsklassen F30 / G30 nach DIN 4102 sowie EI30 / EW30 nach DIN EN 1364 / 1634 mit mechanischer Selbstverriegelung im Brandfall verfügen über alle erforderlichen Prüfungen. Dazu bieten sie in puncto Wärmeschutz, Dichtigkeit und Schallschutz alle Vorteile des Systems Schüco Fenster AWS. Architektonisch interessante Gestaltungsoptionen eröffnen sich durch die Einsatzmöglichkeit als Lochfenster oder integriertes Fensterelement in die Brandschutzfassaden Schüco FW 50+BF / FW 60+BF



Vorteile:

  • Flügelgrößen bis max. 1.300 x 1.900 mm
  • Aluminium-Brandschutzkonstruktionen F30 / G30 nach DIN 4102 sowie EI30 / E30 nach EN 1364 / 1634
  • Systemvarianten mit den Bautiefen 70 und 60 mm
  • Mechanische Selbstverriegelung im Brandfall
  • Verdeckt liegende Beschläge auf Basis Schüco AvanTec
  • Neuer verdeckt liegender Fensterschließer mit / ohne Feststellung, auch bei Standardfenstern einsetzbar
  • Einsatz als Lochfenster oder integriertes Fensterelement in Brandschutzfassaden Schüco FW 50+BF und FW 60+BF
  • Kombination von Funktionalität (Brandschutz) und



Rauchschutztüren


Schüco ADS 65. Ni SP

  • Rollenklemmbänder in Alu, INOX-Optik und INOX
  • Bis 3.000 mm Flügelhöhe
  • Flügelprofil umlaufend
  • Als Pendeltür oder Ganzglastür ausführbar
  • Winkelglasleiste als optisches Feature
  • Einbruchhemmung bis RC2 (WK2)
  • Mittige Verglasung
  • Ganzglastür – Option

Schüco ADS 65. NI SP



Das neue Rauchschutzsystem Schüco ADS 65.NI SP (non insulated smoke protection) für 1- und 2-flügelige Türen ist inklusive der Systembeschläge komplett nach der DIN 18095 und EN 1634-3 geprüft. Stabile Hohlkammerprofile mit einer Bautiefe von 65 mm zeichnen die zuverlässige Rauchschutz-Konstruktion aus. Ein weiteres Plus: Die Multifunktionsnut für eine schnelle klemmbare Befestigung der Beschläge. In Kombination mit weiteren Ausstattungskomponenten lassen sich individuell angepasste Multifunktionstüren anfertigen, die unterschiedlichste Anforderungen der Gebäudesicherheit und Gebäudeautomation erfüllen.



Das ungedämmte Rauchschutzsystem bietet speziell für den Innenbereich variable Lösungen für Wand- und Türkonstruktionen inklusive Multifunktionstüren.



Vorteile:

  •  Lichte Durchgangsmaße: 1-flüglig 1.400 x 2.988 mm, 2-flüglig 2.820 x 2.988 mm
  • Aluminium- und Edelstahl-Rollen-Klemmbänder
  • Integrierte Türschließer möglich
  • Kombination mit Zutrittskontrolle
  • Optional mit integrierter Fluchttürsicherung einsetzbar
  • Rationelle Fertigung durch klemmbare Befestigung und eine durchgängige Beschlägeplattform bei Rauchschutz und Brandschutztüren
  • Einbau in Mauerwerk, Beton, Leichtbauwände sowie in die Pfosten-Riegel-Fassaden Schüco FW 50+ und Schüco FW 60+ möglich

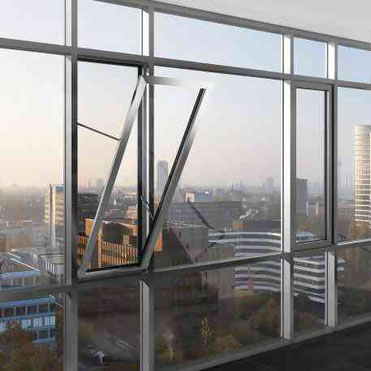

Schüco RWA  (Rauch- Wärme- Abzug)

  • Geprüft nach EN 12101-2
  • Einsatz als Lochelement, Fensterband und in Pfosten-Riegelkonstruktionen
  • Harmonisches Design durch verdeckt liegende Beschläge
  • Großdimensionierte Öffnungsquerschnitte: RWA-Funktion bis 800 mm, Lüftungsfunktion bis 300 mm
  • Zusätzlich einsetzbar für tägliche Be- und Entlüftung sowie Nachtauskühlung
  • Integrierter Einklemmschutz bis Schutzklasse 4 (TÜV-zertifiziert)
  • Einfache Montage: keine Fräsarbeiten im Profil nötig
  • Einhaltung aller Standard-Forderungen wie z. B. Schlagregendichtigkeit, Schall- und Wärmeschutz

Natürliche Rauch- und Wärmeabzuggeräte (NRWG) für Vertikal- und Lichdachbereiche nach EN 12101-2

Schüco TipTronic SimplySmart RWA - Perfekte Kombination geprüfter NRWG-Sicherheitslösungen aus dem Rauch- und Brandschutz mit komfortablen Lüftungsfunktionen Schüco TipTronic SimplySmart RWA ist eine hocheffiziente Systemlösung für die Entrauchung und den Wärmeabzug im Brandfall sowie zur täglichen Be- und Entlüftung. Über Schüco RWA Zentralen lassen sich die Fenster auf einfache und komfortable Weise per Schüco Software konfigurieren. Über eine KNX-Schnittstelle ist die Verbindung mit standardisierten Gebäudeleitsystemen gewährleistet. Das System ist komplett nach DIN EN 12101-2 geprüft und hat folgende Eigenschaften: Nahezu geräuschloser Betrieb im Silent Mode für die Lüftungsfunktion Integrierter Klemmschutz bis SK2 über Software und bis SK4 über Schaltleiste Ein Beschlagsystem für unterschiedlichste Profilsysteme und Öffnungsarten Komplett verdeckt liegendes Beschlagsystem.



Schüco RWA Zentralen - Neue Schüco RWA Zentralen bieten sichere Lösungen für Schüco TipTronic SimplySmart RWA und aufgesetzte Schüco RWA Antriebe.



Schüco RWA Zentralen öffnen im Brandfall sicher und zuverlässig Fensterantriebe und retten so Menschenleben. Und im täglichen Betrieb sorgen sie für genügend Frischluft und Behaglichkeit durch kontrollierte natürliche Lüftung. Entweder als Kompaktzentrale für Treppenhäuser oder als per Schnittstellen vernetzbare Modulzentrale für komplexe Entrauchungsszenarien. Schüco RWA Modulzentrale MSC1 für komplexe Vernetzungen, die allen Anforderungen aus dem Objektgeschäft gerecht wird Schüco RWA Kompaktzentrale CSC1 für Treppenräume und kleine Objektlösungen.
